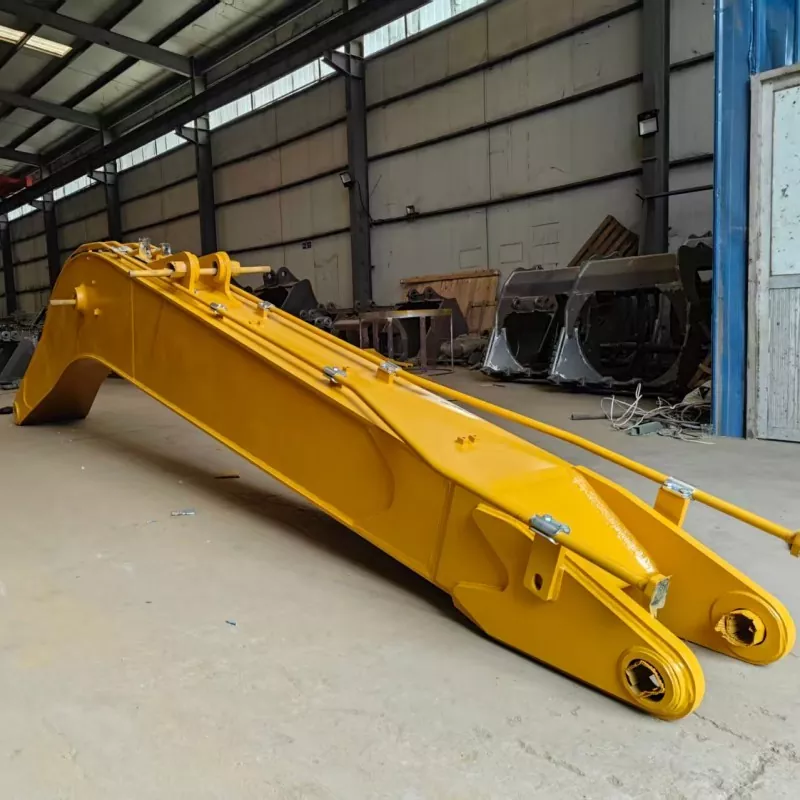

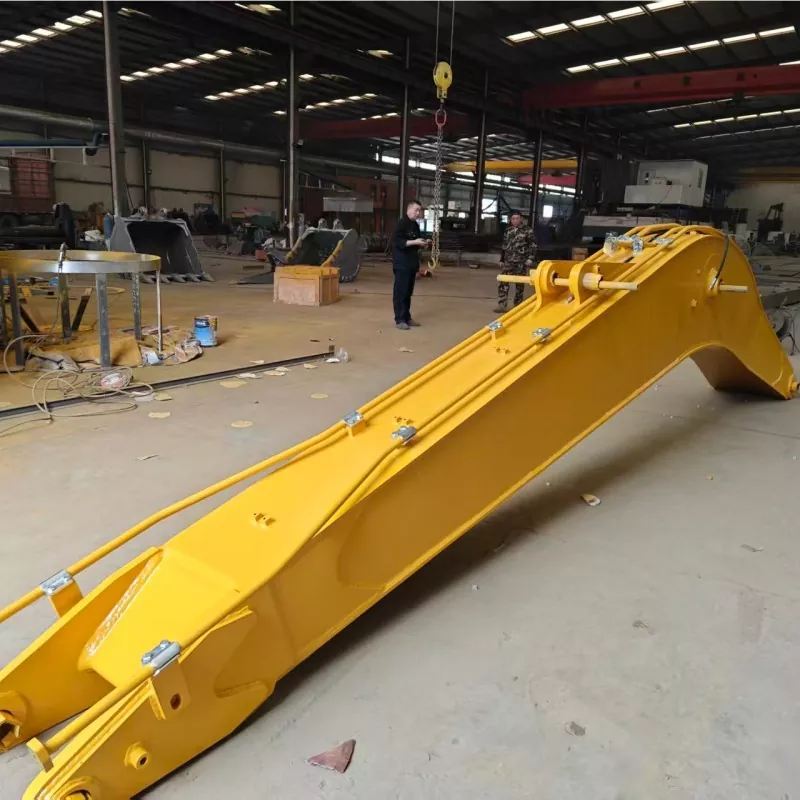

Gravemaskinearm med lang rækkevidde til ZX200

XINGCHUANG fremstiller skræddersyede gravemaskiner med lang rækkevidde til entreprenører, udstyrsudlejningsfirmaer og entreprenørmaskiner. Dette udvidede tilbehør er designet til gravemaskinearm med lang rækkevidde til ZX200 og hjælper operatører med at nå længere fra maskinen og få adgang til dybere eller fjernere arbejdsområder i passende graveopgaver.

Den fås i flere standardlængder og kan konfigureres i henhold til den nødvendige graveradius, arbejdsdybde, materialeforhold og maskinspecifikationer. Før produktionen kan XINGCHUANG gennemgå gravemaskinemodellen, forbindelsesdimensioner, hydraulisk arrangement og påtænkt arbejde for at hjælpe købere med at vælge en konfiguration, der passer til deres projektkrav.

Armstrukturen bruger NM400 slidbestandigt stål som specificeret for hoveddelen, med forstærkede sektioner på vigtige bærende områder. CNC-bearbejdede stifthuller, kontrollerede svejseprocedurer og et beskyttende belægningssystem bruges til at understøtte strukturel konsistens og udendørs service. Faktisk ydeevne og levetid afhænger af den valgte konfiguration, driftsforhold, vedligeholdelsespraksis og overholdelse af gravemaskineproducentens driftsgrænser.

Tekniske specifikationer

Ovenstående figurer er referencespecifikationer. Faktisk arbejdsområde, redskabsvægt, løftekapacitet og kompatibilitet skal bekræftes i forhold til det endelige design og gravemaskinens modelspecifikke driftsdata. Et længere tilbehør ændrer maskinens arbejdsområde og belastningsegenskaber, så det bør ikke vælges alene efter længde.

Vælg længden for jobbet

Valg af en forlænget arm starter med arbejdsområdet i stedet for den længste tilgængelige mulighed. Købere bør identificere den nødvendige rækkevidde fra maskinens planlagte position, udgravningsdybden, højden af ​​omgivende banker og afstanden fra gravemaskinen til det materiale, der håndteres. Arbejdsradius og dybde skal derefter kontrolleres i forhold til den foreslåede fastgørelsesgeometri.

En 12 m konfiguration kan overvejes til projekter med moderate krav til rækkevidde, mens 14 m, 15 m og 17 m versioner kan evalueres for applikationer, der kræver en længere arbejdsramme. Disse er udvælgelsesudgangspunkter, ikke universelle anbefalinger. Jordforhold, materialetæthed, skovlstørrelse, hydraulisk ydeevne og maskinstabilitet har alle indflydelse på den passende konfiguration.

XINGCHUANG kan gennemgå brugerdefinerede længdeanmodninger inden for det angivne 10-19 m interval. Inden du bekræfter en ordre, skal du angive gravemaskinens nøjagtige model og serie- eller konfigurationsdetaljer, den nødvendige gravedybde og vandrette radius og den planlagte skovl eller anden endefastgørelse. Den tekniske gennemgang bør også verificere maskinens tilladte redskabsvægt og driftsgrænser.

Strukturelle detaljer, der påvirker levetiden

Forstærkning ved højstressede områder

En forlænget arm udsættes for bøjningskræfter og gentagne belastninger under drift. Hovedplade, sideplader og forstærkningsribber skal udformes som en koordineret struktur. XINGCHUANG specificerer NM400 slidbestandigt stål til armkroppen og forstærkning på vigtige bærende områder. Pladetykkelsen alene bestemmer dog ikke den strukturelle kapacitet; geometri, svejsekvalitet, materialesporbarhed og den påtænkte arbejdsbelastning skal også tages i betragtning.

Kontrolleret svejsning og stresshåndtering

Svejsekonsistens er vigtig for komponenter, der udsættes for gentagne grave- og svingcyklusser. Den medfølgende fremstillingsproces beskriver robotsvejsning og varmebehandling for at hjælpe med at kontrollere svejsekvalitet og resterende stress. Købere med krævende projekter kan anmode om tilgængelige svejseinspektionsjournaler, materialeoplysninger og relevante fabrikskvalitetsdokumenter, når de bekræfter ordren.

Nøjagtig justering af stift og bøsning

Benforbindelser overfører belastninger mellem armen og tilsluttede komponenter. CNC-boring hjælper med at opretholde justeringen af ​​stifthuller og kan reducere ujævn kontakt, når komponenterne er korrekt afstemt. Under installation og vedligeholdelse bør købere også kontrollere stiftpasning, bøsningers tilstand, smøring og tegn på unormal frigang.

Beskyttelse mod udendørs eksponering

Den specificerede overfladeproces omfatter sandblæsning, anti-rust primer og ingeniørfinish maling. Dette belægningssystem hjælper med at beskytte udsat stål under udendørs service, herunder arbejde i fugtige omgivelser. Under saltholdige eller vedvarende våde forhold er regelmæssig rengøring og inspektion fortsat vigtig, fordi belægningsskader og indespærret fugt kan føre til korrosion.

Match vedhæftet fil til webstedets betingelser

Forskellige graveprojekter stiller forskellige krav til armen. Gennemgang af materialet, arbejdsstillingen og det omgivende miljø hjælper købere med at undgå at vælge et tilbehør, der er for langt, for tungt eller uegnet til den planlagte opgave.

Uddybning af flod og dam

Udvidet rækkevidde kan hjælpe med at få adgang til sediment fra bredden eller en anden passende driftsposition, hvilket potentielt reducerer behovet for at omplacere maskinen så ofte. Før brug skal du vurdere vanddybde, bankstabilitet, sedimentforhold, skovlvalg og gravemaskinens tilladte arbejdsområde. En lang rækkevidde vedhæftning er ikke en erstatning for en stedspecifik stabilitetsvurdering.

Reservoir og kanalvedligeholdelse

Kanalrensning og reservoirvedligeholdelse kan kræve, at gravemaskinen når ud over kanten af ​​en dæmning eller arbejder omkring områder med begrænset adgang. Fastgørelseslængden skal vælges, så den passer til udgravningsprofilen og maskinens position, med særlig vægt på jordens bæreevne og den sikre driftsramme.

Udformning af vejkanten

En forlænget arm kan understøtte trimningsarbejde på skråninger eller volde, hvor målområdet er uden for rækkevidde af en standardkonfiguration. Købere bør specificere den påkrævede arbejdshøjde, hældningsvinkel og efterbehandlingskrav, så den foreslåede opsætning kan vurderes for kontrol og stabilitet.

Kommunale og almindelige jordarbejder

Til udvalgte kommunale projekter, damudvidelse og jordflytningsopgaver afhænger den rigtige konfiguration af materialetype, gravedybde, skovlkapacitet og cykluskrav. Kraftig udgravning med tætte materialer kan kræve et andet fastgørelsesdesign end let uddybning eller skråning.

Projektreferencer

Thailand River Renovation Project – Dybere udgravning

En entreprenør i Thailand købte 6 sæt gravemaskinearm med lang rækkevidde til ZX200 til renovering af byområder. Den originale standardarm kunne kun opnå en gravedybde på cirka 6,2 meter, hvilket begrænsede konstruktionseffektiviteten på dybt vand.

Efter at have vedtaget den tilpassede arm med lang rækkevidde, blev udgravningsdybden øget til omkring 9,8 meter. Projektet reducerede den samlede byggeperiode med omkring 35 % og undgik behovet for yderligere midlertidige driftsplatforme.

Peru kommunale vejprojekt – skråningstrimning

I et kommunalt projekt til udformning af vejskråninger i Peru brugte konstruktionsteamet Long Reach gravemaskinearmen til ZX200 til at udføre trimningsoperationer i høj position og over lange afstande. Det udvidede arbejdsområde reducerede afhængigheden af ​​ekstra løfteudstyr og sænkede yderligere arbejdsomkostninger.

Indenrigt søuddybningsprojekt – 17 m konfiguration

Til et indenlandsk søaflejringsrensningsprojekt leverede vi en tilpasset 17 meter super lang version til uddybningsoperationer i store områder. Før levering gennemførte alle produkter 24-timers kontinuerlig belastningstest for at verificere strukturel stabilitet og driftssikkerhed.

Ovenstående cases beskriver rapporterede projektresultater. Faktiske resultater vil variere afhængigt af stedets forhold, maskinkonfiguration, operatørpraksis og projektledelse. Købere kan anmode om tilgængelige projektreferencer og inspektionsdokumentation, når de vurderer en lignende ansøgning.

Hvad skal bekræftes før bestilling

For at reducere kompatibilitetsproblemer og undgå unødvendige ændringer, bør købere forberede følgende oplysninger, før de anmoder om et tilbud:

Maskinidentifikation:Præcis gravemaskinemodel, serie, årstal eller seriedetaljer, hvor de er tilgængelige, og eksisterende redskabskonfiguration.

Arbejdskrav:Målrækkevidde, gravedybde, højde på stedet, materialetype, skovldimensioner og de vigtigste opgaver, som redskabet skal udføre.

Forbindelsesdetaljer:Stiftdiameter, stiftcenterafstand, monteringsbredde, cylindertilslutningsdimensioner, krav til hydraulikslange og koblingsarrangement.

Ordreomfang:Påkrævet armlængde, inkluderede stifter og slanger, krav til cylinder- og skovlkobling, overfladefarve, emballage og destinationsport eller leveringssted.

Send, hvis det er tilgængeligt, billeder af de eksisterende bom- og stikforbindelser, maskinens identifikationsplade, relevante dimensioner og det foreslåede arbejdsområde. Disse detaljer hjælper producenten med at evaluere konfigurationen, før den udsteder endelige tegninger eller et tilbud.

Inspektion, certificering og support

XINGCHUANG tilbyder fremstilling af gravemaskiner og eksportstøtte til byggefirmaer, udstyrsdistributører og udlejningsflåder. Afhængigt af ordren og aftalt inspektionsomfang kan købere anmode om tilgængelige materialeregistreringer, produktionsfotografier, inspektionsoplysninger og lasttestdokumentation før forsendelse.

Virksomheden oplyser, at den har ISO 9001, CE og SGS-relaterede certificeringer eller kvalifikationer. Købere bør bekræfte den nøjagtige certifikatindehaver, omfang, gyldighed og anvendelighed på det specifikke tilknytnings- og destinationsmarked. CE-krav afhænger af produktklassificeringen og gældende lovgivning, mens SGS kan henvise til test-, inspektions- eller certificeringstjenester i stedet for en enkelt universel produktgodkendelse. Anmod om de relevante dokumenter til verifikation inden køb.

For konstruktionsmæssige vedhæftede filer bør inspektionskrav aftales før produktion. Enhver belastningstest, inspektionsmetode eller acceptkriterier skal dokumenteres klart, så køberen forstår, hvad der blev testet og under hvilke forhold.

Ofte stillede spørgsmål

Hvordan kan jeg bekræfte, at tilbehøret passer til min ZX200?

Angiv den nøjagtige maskinversion og tilslutningsmål. Selvom de anførte konfigurationer er rettet mod ZX200-seriens gravemaskiner, kan monteringsdimensioner, hydrauliske forbindelser og liftarrangementer variere. Kompatibilitet skal bekræftes mod den faktiske maskine før produktion.

Giver en længere arm altid bedre produktivitet?

Nej. En længere arm kan øge rækkevidden og arbejdsdybden, men den ændrer også maskinens belastningsegenskaber og kan påvirke gravekraft, cyklustid og stabilitet. Den bedste længde er den, der opfylder projektkravene inden for gravemaskinens godkendte driftsgrænser.

Kan jeg bruge den samme skovl som min standard gravemaskinearm?

Det afhænger af redskabets design, skovlvægt, stiftdimensioner og koblingsgeometri. Del de eksisterende skovlspecifikationer, så producenten kan kontrollere, om den kan bibeholdes, eller om der kræves en kompatibel skovl eller koblingsenhed.

Hvad skal jeg tjekke efter installationen?

Følg instruktionerne for maskinen og tilbehøret for at inspicere stiftlåsning, smøring, hydrauliske forbindelser, slangeføring, interferens og bevægelse gennem driftsområdet. Indledende drift bør udføres under en passende inspektionsprocedure og inden for de specificerede grænser.

Kan du levere tegninger og inspektionsoptegnelser før forsendelse?

Tilgængelige tegninger, produktionsbilleder, kontrolregistreringer og aftalt testdokumentation kan diskuteres under ordrebekræftelsen. Angiv de nødvendige dokumenter til din købsgodkendelse, importproces eller projektoverdragelse, før produktionen påbegyndes.

Hvad er dækket af den angivne garanti?

De medfølgende vilkår angiver 12 måneders fabriksgaranti for svejsede konstruktionsdele, mens stifter, muffer og tætninger behandles som normale forbrugsvarer. Bekræft de endelige garantibetingelser, undtagelser, startdato og kravprocedure i salgskontrakten før bestilling.

Skræddersyet fremstilling til dit udgravningsprojekt

XINGCHUANG understøtter skræddersyede befæstelseskonfigurationer til entreprenører, udbydere af udstyrsudlejning og distributører af maskindele. Valgmulighederne kan omfatte armlængde, overfladefarve og kompatibelt tilbehør, underlagt ingeniørgennemgang og maskinkompatibilitet.

For at modtage en projektspecifik anbefaling og tilbud skal du sende gravemaskinemodel, påkrævet arbejdsområde, tilslutningsdimensioner, applikationsdetaljer og destinationsmarked. XINGCHUANG kan derefter gennemgå den ønskede konfiguration, bekræfte det tilgængelige leveringsomfang og diskutere produktion, inspektion, emballering og leveringsordninger.
