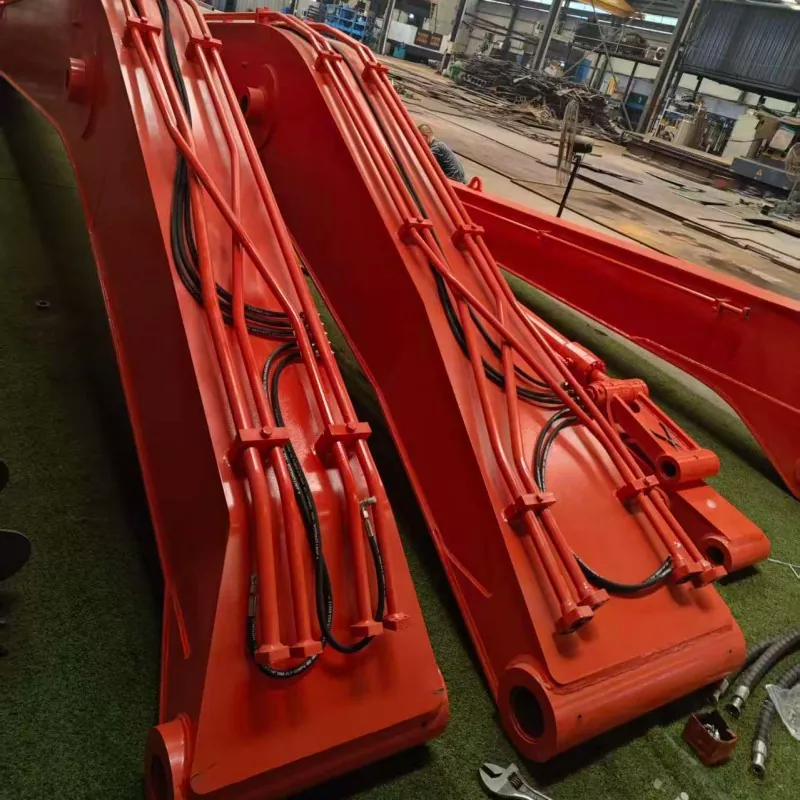

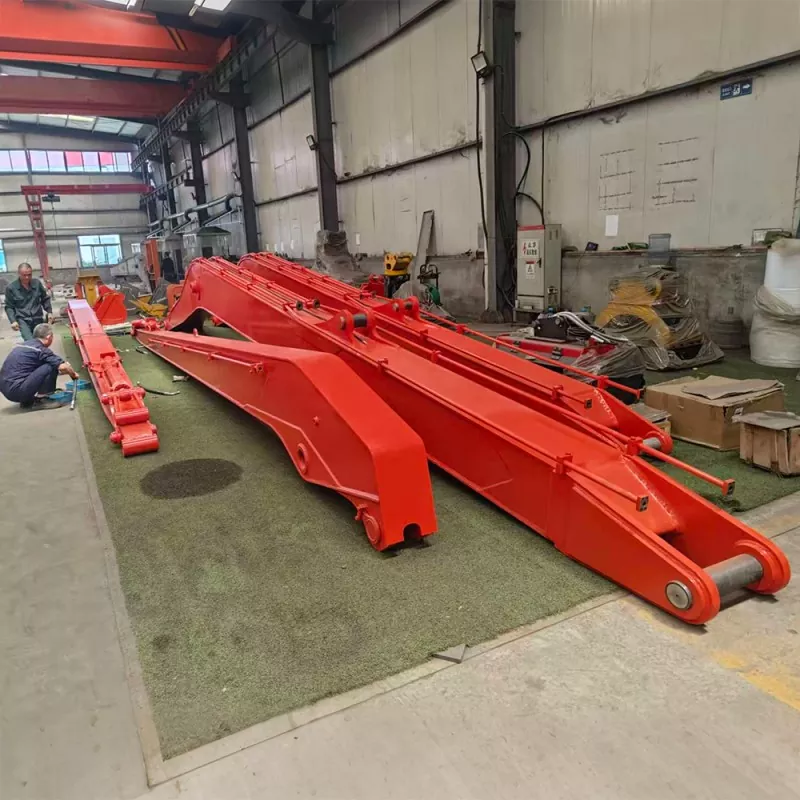

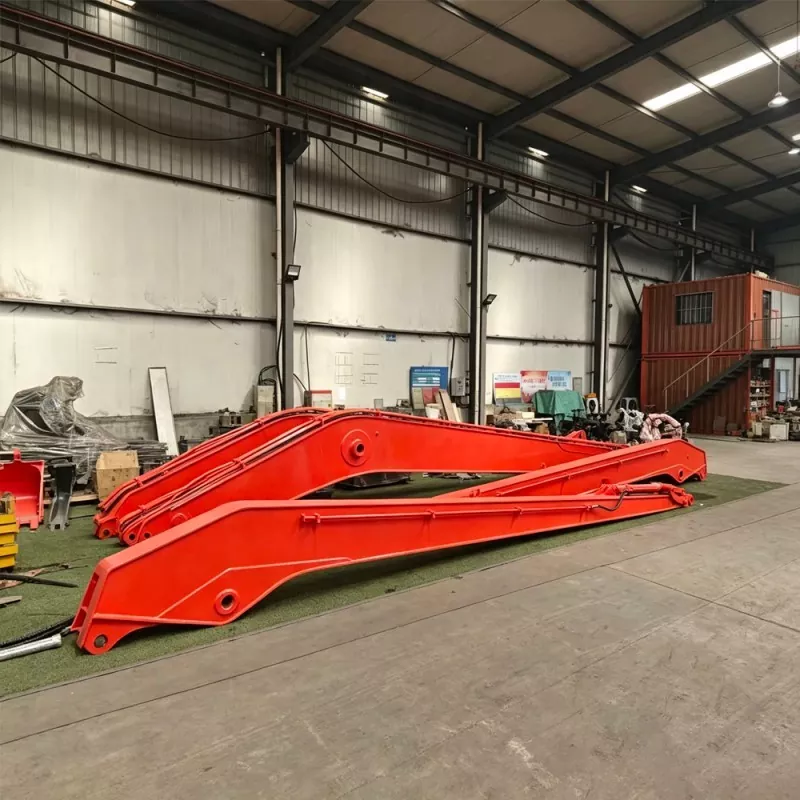

Gravemaskinebom til PC300

Hos XINGCHUANG fremstiller vi gravemaskine konstruktionsdele til udskiftning og projektspecifikke krav. Vores gravemaskinebom til PC300 er designet omkring den angivne PC300-applikation, med materialevalg, forstærkede spændingsområder, svejseinspektion og overfladebeskyttelse overvejet under produktionen. Vi har CE-certificering og kan diskutere tekniske krav, inden vi bekræfter en ordre.

Kontroller montering før udskiftning

En gravemaskinebom til PC300 er en stor bærende struktur, der forbinder gravemaskinens overkrop til arbejdsudstyret. Selv små forskelle i stiftafstand, monteringsbredde eller cylinderforbindelsespunkter kan skabe installationsproblemer. Før du bestiller en erstatning, anbefaler vi at bekræfte den nøjagtige maskinmodel, serienummer, produktionsserie og eksisterende bomkonfiguration.

Bekræft monteringspunkterne

Kontroller dimensionerne og positionerne af bomfodstifterne, armcylinderens monteringspunkter, bomcylinderforbindelser og relaterede beslag. Købere bør også sammenligne den samlede længde og frigang med den originale komponent. Disse detaljer hjælper med at afgøre, om erstatningen kan installeres uden ændringer.

Gennemgå det hydrauliske layout

Hydraulisk rørføring og fastgørelsesdetaljer kan variere mellem maskinversioner eller tidligere modifikationer. Vi anbefaler at kontrollere det eksisterende linjearrangement, klemmer, beslag og tilslutningssteder før produktion. Den endelige kompatibilitet bør bekræftes mod den specifikke PC300-konfiguration i stedet for at antage, at hver maskine i serien bruger identiske dimensioner.

Strukturelt design til tungt arbejde

Gravemaskinebomme oplever gentagne bøjningsbelastninger og spændinger omkring stiftsamlinger og cylinderophæng. Minedrift, stenbrud og jordflytning med høj cyklus kan øge træthedskravene, især når maskinen arbejder med tunge redskaber eller under slibende forhold.

Højstyrke stålplade

Den medfølgende konfiguration bruger Q355NM højstyrkestål til hovedstrukturen. Materialeegnethed afhænger af de nødvendige mekaniske egenskaber, pladetykkelse, fremstillingsproces og arbejdsmiljø. Vi anbefaler at bekræfte materialekvaliteten og relevant dokumentation i ordrespecifikationen, når sporbarhed er påkrævet.

Styrk kritiske stressområder

Bomrøret, hængselssæderne og de indvendige forstærkningsplader kræver et omhyggeligt strukturelt design, fordi belastningerne koncentreres omkring samlinger og forbindelsespunkter. Vores fremstillingstilgang fokuserer på passende forstærkning og ensartet fremstilling for at hjælpe komponenten med at modstå gentagne driftsbelastninger. Forstærkningsdetaljer skal være designet til den tilsigtede maskine og bør ikke forstyrre stiftbevægelsen, cylindergeometrien eller serviceadgang.

Beskyt udsatte overflader

Udendørs maskiner er udsat for fugt, støv, mudder og skiftende temperaturer. Den medfølgende produktionsproces omfatter overfladeforberedelse og anti-korrosionsbelægning for at hjælpe med at beskytte udsat stål. Regelmæssig inspektion og rettidig reparation af beskadiget belægning er fortsat vigtigt, især når udstyr fungerer i våde eller korrosive miljøer.

Inspicer svejse- og fremstillingskvalitet

Svejsekvalitet er en vigtig overvejelse, når du køber en erstatningsbom. Dårlig svejseforberedelse, inkonsekvent svejsning eller utilstrækkelig inspektion kan øge risikoen for defekter i stærkt belastede områder. Købere bør spørge, hvordan kritiske samlinger fremstilles, og hvilke inspektionsregistre der er tilgængelige for den færdige komponent.

Kontrol af svejseproces

Vores leverede produktionsinformation specificerer automatisk robot flerlagssvejsning. Konsekvent forberedelse, svejseparametre og håndværk hjælper med at understøtte gentagelig fremstillingskvalitet. Den passende svejseprocedure afhænger af materialetykkelse, samlingsdesign og produktionskrav.

Inspektion af kritiske led

Inspektionsmetoder bør vælges i henhold til det fælles design og gældende kvalitetskrav. Hvor det er specificeret, kan ikke-destruktiv testning hjælpe med at identificere visse overflade- eller interne defekter. Købere med projektspecifikke inspektionskrav bør bekræfte metoden, acceptkriterierne og dokumentationen, før de afgiver en ordre.

Afsluttende dimensionskontrol

Før installationen skal de vigtigste monteringsdimensioner og stiftplaceringer kontrolleres i forhold til den godkendte tegning. Vi anbefaler at anmode om dimensionsinspektionsoptegnelser og bekræfte, at den leverede bom matcher den aftalte konfiguration, især til udskiftningsprojekter, hvor nedetiden er dyr.

Ydeevne på forskellige arbejdspladser

Minedrift og stenbrudsdrift

I åbne minedrift og stenbrud udsættes gravemaskinebommen til PC300 for gentagne gravebelastninger og potentiel stødbelastning. Korrekt betjening af maskinen, passende valg af redskaber og regelmæssig inspektion er vigtige sammen med den strukturelle kvalitet. Gravemaskinen skal forblive inden for producentens driftsgrænser.

Vej- og infrastrukturanlæg

Vejbygning, brofundamenter, jordflytning og forberedelse af byggepladsen kræver ofte gentagne bombevægelser gennem lange skift. Korrekt geometri og montering hjælper med at opretholde det tilsigtede arbejdsområde og undgå unødvendig belastning forårsaget af forkert justerede forbindelser.

Flod- og almindelige jordarbejder

Flodregulering, udgravning af bredder og almindelige jordarbejder kan udsætte strukturelle komponenter for fugt og slibende materiale. Overfladevedligeholdelse, inspektion af stiftsamlinger og overvågning for revner eller deformation kan hjælpe med at identificere problemer, før de fører til længere nedetid i udstyret.

Kundeprojekt: Granitminedrift i Malaysia

Udskiftningsforsyning til et Sarawak-sted

Ifølge de projektoplysninger, vi har fået leveret, leverede XINGCHUANG 20 tilpassede PC300-gravebomme i 2025 til et granitmineprojekt i åbent brud i Sarawak, Malaysia. Kunden rapporterede, at de originale bomme havde oplevet deformation, revner og problemer med ydeevne ved tung belastning, hvilket førte til vedligeholdelsesafbrydelser.

Rapporterede driftsresultater

Efter at erstatningsbommene var installeret, fremgår det af den leverede case-rapport, at udstyret fungerede i seks måneder uden rapporteret fejl, og at vedligeholdelsesfrekvensen faldt med 80%. Disse tal beskriver det rapporterede projekt og er ikke en garanti for det samme resultat under forskellige driftsforhold. Den faktiske levetid afhænger af maskinens tilstand, arbejdsbelastning, operatørpraksis, vedligeholdelse og installationskvalitet.

Vi anbefaler at diskutere den påtænkte driftscyklus, materialehåndteringsforhold og inspektionskrav, før du vælger en erstatning for lignende mineprojekter.

Produktspecifikationer

Følgende tabel opsummerer den medfølgende konfiguration. Bekræft venligst den nøjagtige model, dimensioner og tekniske dokumenter for din maskine, før du bestiller.

Tilpasning og leveringssupport

Kravene til udskiftning kan variere alt efter maskinversion, tidligere reparationer og arbejdsmiljø. Vi kan diskutere tilpassede strukturelle detaljer og batchforsyning efter gennemgang af ansøgningen og godkendte tegninger.

For at reducere forsinkelser anbefaler vi at angive maskinens serienummer, eksisterende bomfotografier, monteringsdimensioner, stiftdiametre, cylinderforbindelsesdetaljer og ethvert tilgængeligt originalt varenummer. Hvis bommen er blevet ændret tidligere, bedes du inkludere disse detaljer, så udskiftningen kan vurderes i forhold til den faktiske maskine.

Leveringsplaner afhænger af lagerstatus, materialeforberedelse, tegningsgodkendelse, produktionskrav og inspektionsarrangementer. Vi bekræfter leveringstid efter konfigurationen og ordredetaljerne er blevet gennemgået i stedet for at anvende et leveringsestimat på hver ordre.

Ofte stillede spørgsmål

Hvilke oplysninger hjælper med at identificere den korrekte PC300-bomversion?

Angiv venligst maskinens serienummer, produktionsår, hvis det er tilgængeligt, modeloplysninger, originalt varenummer og tydelige fotografier af bommen og monteringspunkterne. Disse detaljer hjælper med at skelne mellem konfigurationer og reducerer risikoen for at bestille en inkompatibel komponent.

Kan jeg installere erstatningen, hvis den originale bom er blevet ændret?

Ikke uden at tjekke ændringerne først. Ændringer af monteringsbeslag, stiftplaceringer, cylinderforbindelser eller hydraulisk føring kan påvirke monteringen. Del de ændrede dimensioner og fotografier før produktion, så udskiftningskravene kan gennemgås.

Hvilke inspektionsjournaler skal jeg anmode om?

Afhængigt af dine købskrav kan du anmode om materialedokumentation, dimensionelle inspektionsoptegnelser, svejseinspektionsrapporter og relevante ikke-destruktive prøvningsresultater. Bekræft de nødvendige inspektionsmetoder og acceptkriterier, før produktionen påbegyndes.

Hvad kan få en erstatningsbom til at udvikle revner for tidligt?

Mulige medvirkende faktorer omfatter slagbelastning, drift ud over maskinens grænser, uegnede belastninger af fastgørelse, træthed, dårlig stiftjustering, svejsedefekter eller utilstrækkelig vedligeholdelse. Hvis der opstår revner, skal du stoppe med at bruge det berørte udstyr og arrangere en kvalificeret inspektion, før du returnerer det til service.

Hvordan kan jeg reducere nedetiden under en bomudskiftning?

Bekræft den nøjagtige maskinkonfiguration og monteringsdimensioner før bestilling, klargør passende løfteudstyr og kvalificeret installationspersonale, og kontroller stiftforbindelserne og hydrauliske forbindelser under installationen. Følg gravemaskineproducentens procedurer for montering og idriftsættelse.

Anmod om et erstatningstilbud

Hos XINGCHUANG hjælper vi kunder med at gennemgå krav til udskiftning af PC300 gravemaskiner og andre projektspecifikke strukturelle dele. Send os maskinoplysninger, fotografier, tegninger og påkrævet mængde, så vi kan vurdere montering, bekræfte den foreslåede specifikation og give et tilbud.

Vi glæder os også over forespørgsler om bulkordrer, tilpasset produktion, inspektionsdokumentation og oversøiske forsendelsesarrangementer. Kontakt vores team for at diskutere din ansøgning og bekræfte de tekniske detaljer før køb.
